3 Construction du support.

4 Les moteurs d'aiguillage.

5 Composants électriques.

6 La matrice à diode.

7 Elaboration du schéma de principe.

8 Elaboration de la table de programmation.

9 Répétition sur le synoptique.

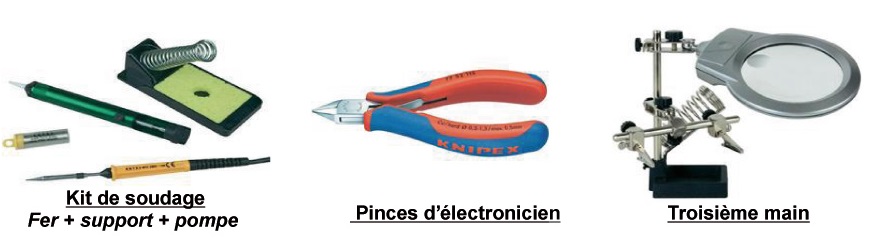

10 Câblage. Pour bien réaliser votre câblage il vous faut minimum d'outillage performant : fer à souder, petite pinces coupantes, lampe loupe ou troisième main ou loupe et pompe ou tresse à dessouder.

Images Conrad

10.1 Le matériel.

10.1.1 La minuterie. J'ai choisi le kit ref : 195901 - 62 de chez Conrad. D'un montage très facile elle se règle de 0.5 à 150 secondes. Elle s'alimente sous 12V continu filtré et son relais laisse passer 8 ampères ce qui est largement suffisant. Très important le principe de cette minuterie étant basé sur la charge et la décharge d'un condensateur le courant doit être bien filtré.

10.1.2 Deux platines ref :529618 - 62 seront utiles à mon montage. Une pour recevoir les relais, et une pour la matrice à diodes. J'utilise des platines avec pastilles regroupées par 3. Agrandir l'image.

Une troisième plus petite sera nécessaire pour recevoir les composants de l'alimentation.

10.1.3 Relais monostable miniature 2 contacts inverseurs 12V ref : 503882 - 62 , ne vous en privez pas - de 3€ au 1 /09/2013.

10.1.4 Câble en nappe 50 fils avec connecteurs Ref : 602306 - 62 Prévoir 1connecteur mâle et un femelle ref 742237 - 62 et 743577 - 62 .

Le câble nappe est relativement cher mais je le trouve très pratique.

Attention avec les connecteurs, le moteur de recherche de Conrad ne répond pas toujours de la même façon. Il peut arriver que les références changent.

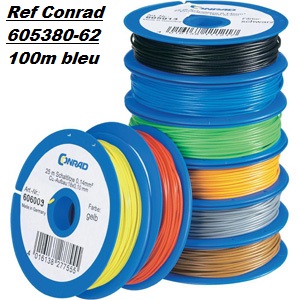

10.1.5 J'achète mon fil par 100ms, on en a jamais assez. Il faut différentes couleurs. Pour ma part :

• Le rouge pour le +.
• Le noir pour le -.
• Le bleu pour le 0 ou +/-
• Le vert de la matrice au moteur d'aiguille.
• Le vert pour l'autoalimentation.
• Le brun et l'orange de chaque côté des lampes du TCO.

10.1.5 Pour ma part j'utilise provisoirement deux transformateurs de récupération :

• 1 transfo LEGRAND (413098) de récupération 2 x 12V 63VA horriblement cher à l'achat pour mon montage et les moteurs d'aiguillage.
• 1 transfo à tensions multiples de récupération JOUEF 9165 débarrassé de son inverseur pour les lampes du TOC.

10.1.5 J'ai aussi utilisé :

• 150 diodes 1N4004 (pas de panique en moyenne 0.25€ pièce).
• 2 ponts de diodes 4 ampères
• 3 portes fusibles avec fusibles 2A
• 2 condensateurs polarisés 500 mf 60V
• Gaine thermorétractable 2 mm

10.2 Ma commande est installée sur 5 éléments. Le câblage des lampes est indépendant.

10.3 La platine poussoir. Elle est découpée dans une feuille d'acier inoxydable qui se trouve dans toutes les grandes surfaces de bricolage. J'y ai percé 18 trous sur 3 rangées pour recevoir les poussoirs : rangée entrées, rangée sorties et rangée manoeuvres. Cette platine va recevoir les diodes ant-iretour de la commande de minuterie . Entre la platine poussoir et la platine relais j'ai utilisé du câble en nappe.

En cliquant dessus l'image s'agrandit.

10.4 La platine relais. Pour faire votre câblage soyez patient et méthodique. Ne cherchez pas à tout réaliser en une fois. Vérifiez à chaque fois vos soudures à la loupe : un court circuit aux essais peut faire fumer beaucoup de diodes.

En cliquant dessus l'image s'agrandit. Dans l'ordre :

• Positionnez vos relais bobine orientée vers le centre. Collez dessus une étiquette avec son N° conforme à la table de programmation.
• Soudez les diodes recevant les fils de poussoir.
• Soudez les diodes de l'auto-alimentation.
• Soudez tous les fils bleu : une ligne complète traverse toute la carte d'où est dérivée un fil par borne de chaque bobine.
• Soudez tous les fils verts : une ligne verte traverse toute la carte d'où est dérivé un fil par point central du contact dédié au + (c'est celui qui au travail alimente la diode de l'autoalimentation et les moteurs en courant positif)
• Soudez tous les fils noirs : une ligne noire traverse toute la carte d'où est dérivé un fil par point central du contact dédié au - (c'est celui qui au travail alimente les moteurs en courant négatif)
• Soudez les dix huit fils venant des poussoirs dans l'ordre.
• Soudez vos fils rouge noir et bleu venant de l'alimentation.
• Raccordez provisoirement le fil vert au travers d'un interrupteur au fil rouge.
• Puis vérifiez si l'interrupteur fermé en appuyant sur le poussoir 1 le relais 1 s'amorce. Ouvrez l'inter : le relais doit se remettre au repos.
• Répétez cette opération pour tous les poussoirs.

10.5 La carte matrice. C'est plus simple mais il y a beaucoup de fils et beaucoup de diodes.

En cliquant dessus l'image s'agrandit. Dans l'ordre :

10.5.1

• Disposer les diodes moteur par moteur en vous aidant du tableau de programmation. Attention il y a deux sens de diodes selon l'alimentation positive ou négative du moteur. Prévoir de la place pour ajout éventuel.
• Toutes les diodes d'un même moteur sont raccordées ensemble (fil vert).
• Prendre le câble en nappe : le fil rouge n'est pas utilisé, je le réserve comme fil commun en cas sondage avec le métrix. En partant du rouge donc le premier fil N°1 du tableau est raccordé côté shunt des diodes du moteur 1 et ainsi de suite.

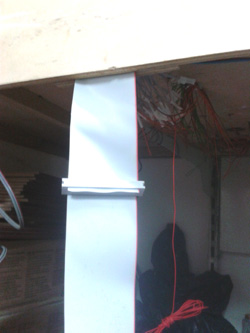

• Je déroule mon câble nappe jusqu'au réseau. Ce câble est fragile par conséquent le fixer avec prudence. De plus je le coupe et y insère un connecteur.
• Sur le réseau je prolonge avec du fil vert les 11 câbles des 11 moteurs.
• Le fil bleu commun de tous les moteurs est raccordé aux 12 13 et 14eme fil de la nappe. Le fil commun demande une section plus importante c'est pourquoi je shunte 3 fils.

10.5.2 Je termine : il va y avoir un gros fouillis de fils.

• A l'aide du tableau de programmation je câble mon premier itinéraire. Fil rouge pour le plus et fil noir pour le moins.
• Le N°1 est V6M poussoir 1 relais 1. D'après le tableau il faut un fil noir qui part du relais 1 et qui va à la diode inversée de TJD3/A puis de TJD3/A vers la diode inversée de TJD3/B.
• Je vérifie si mon itinéraire fonctionne.
• Je passe au deuxième itinéraire V6E poussoir 2 relais 2 (attention j'ai un fil rouge et un fil noir) et ainsi de suite.

10.6 Câblage des lampes sur le TCO.

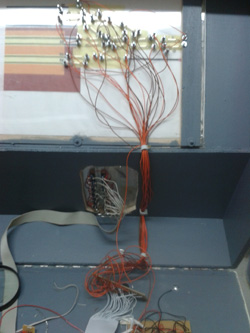

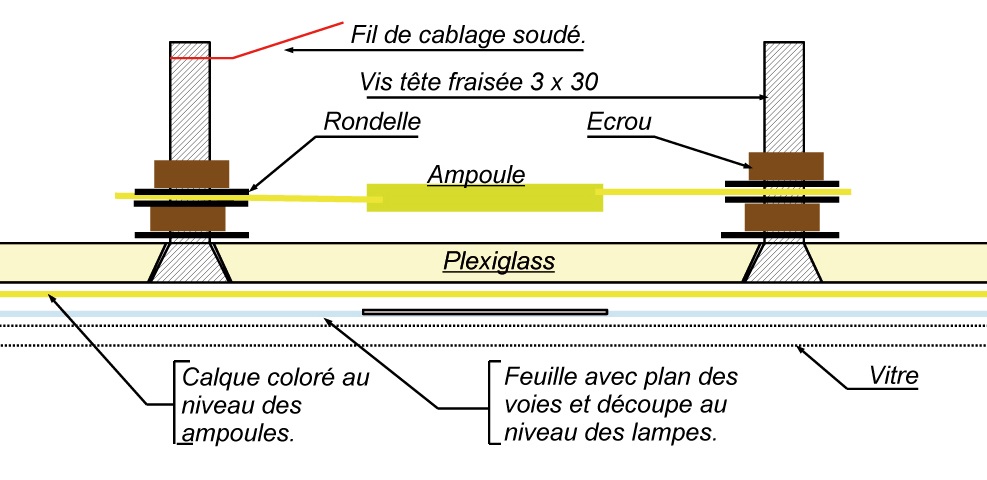

10.6.1 En tout premier lieu je découpe les emplacements des lampes dans le papier provisoire où est imprimé le tracé des voies. Ensuite ce papier est mis en place sur le Plexiglas. De part et d'autre de chaque lampe je perce un trou de 3mm qui va recevoir une vis métal 3 x 30. Ces vis vont recevoir des ampoules miniature 12V référence 725850 - 62 de chez Conrad. (pas plus cher que les LEDs)



10.6.2 Ensuite a l'aide du schéma de principe je câble fil à fil en utilisant deux couleurs. J'utilise un des contacts auxiliaires des moteurs d'aiguillage. A chaque fois qu'un fil est mis en place je le raye sur mon plan.

La consommation des ampoules étant un peu importante, pour les fils communs (il y en a 2) je triple la section au niveau du câble nappe en shuntant 3 conducteurs.

10.6.3 Attention mes lampes sont alimentées en courant alternatif 9V. Par conséquent le relais R11 sera alimenté au travers d'un petit pont de diodes.

10.7 Pour la minuterie se conformer soigneusement à la notice. La vérifier avant de la mettre en service. Elle reçoit les deux fils d'alimentation en courant filtré, le fil venant des poussoirs et le fil vers l'autoalimentation des relais.

10.8 Je n'ai pas encore réalisé l'alimentation. Elle sera construite à la fin quand tous les besoins du réseau seront déterminés.
