Faire un fond de décor avec l'ordi.

6 Imprimer un diorama HO

Retour vers accueil : faire un fond de décor

Cette page sera divisée en trois sections. Imprimer, démarrer la planche de dessin suivante et quelques conseils supplémentaires.

Nous venons de terminer notre première page de dessin. Retour vers la page précédente.

Imprimer. Il y a deux moyens. Quelque soit je vous conseille d'imprimer deux fois votre ouvrage. Une première impression standard sur papier ordinaire. Vous l'installez, vous l'observez et vous faites circuler vos trains. Ce brouillon vous permet de voir si l'ensemble est cohérent et vous permet de faire des modifications éventuelles. Ensuite quand tout est définitif une impression soignée (option de l'imprimante) sur papier Casnon plus épais qui donne un aspect mat et qui permet un collage de vos feuilles plus facile.

Imprimer à partir d'Open Office (déconseillé).

Le raccord entre feuilles se fait bord à bord à quelques millimètre prés dans la mesure où certaines machines ne sont pas trop précises.

  • Appeler fichier puis imprimer.

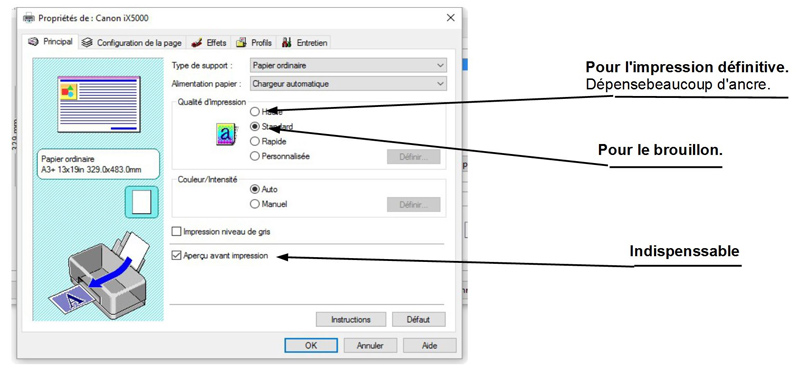

  • Rentrer dans les propriétés de l'imprimante. Quellequ'elle soit votre machine vous avez axes à deux boites de dialogue.
  • 1: l'aperçu est important, il permet une dernière vérification avant de gaspiller son encre.

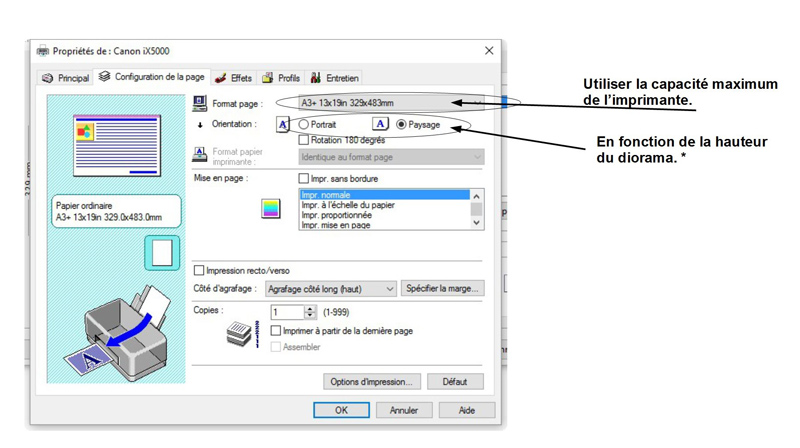

  • 2. La feuille de papier doit être la plus grande possible.

    *En tenant compte de marges :

    • Portrait en A4 si la hauteur est inférieure à 25cm.
    • Portrait en A3+ si la hauteur est inférieure à 46cm.
    • Paysage dans les autres cas.

Imprimer à partir de Paint. (Conseillé)

Dans ce cas le raccord feuille à feuille se fait par superposition et c'est vous qui décidez de la mesure de cette superposition.

  • Exporter vers un fichier (pas de copier/coller) votre dessin. Puis l'ouvrir avec Paint. Attention que les mesures soient bien respectées au millimètre prés. Open Office vous propose de vérifier.

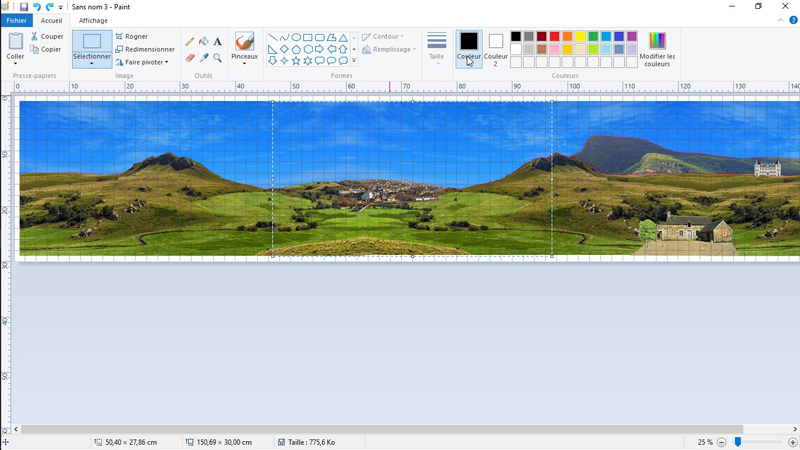

  • Dans Paint, sélectionner la première page à imprimer. Ici 26cm X 48cm : on supprime les marges. C'est au format A3+. Rogner et enregistrer sous le nom : Impression 1 par exemple.

  • Dans fichier choisir imprimer puis mise en page. Très important, virer les marges et renseigner taille à 100/100. Mettre le format du papier et choisir portrait ou paysage.
  • Valider puis de nouveau fichier imprimer et imprimer, régler son imprimante comme vu dans Open Office et imprimer.
  • Ensuite retourner vers Paint. Bien noter l'emplacement de la première coupe avec la règle graduée puis retour en arrière : votre dessin réapparaît complet. Sélectionner votre prochaine impression en pensant au recouvrement (3 à 4 millimètres suffiront). Rogner puis de nouveau recommencer la procédure d'impression et ainsi de suite.



Démarrer la planche suivante.

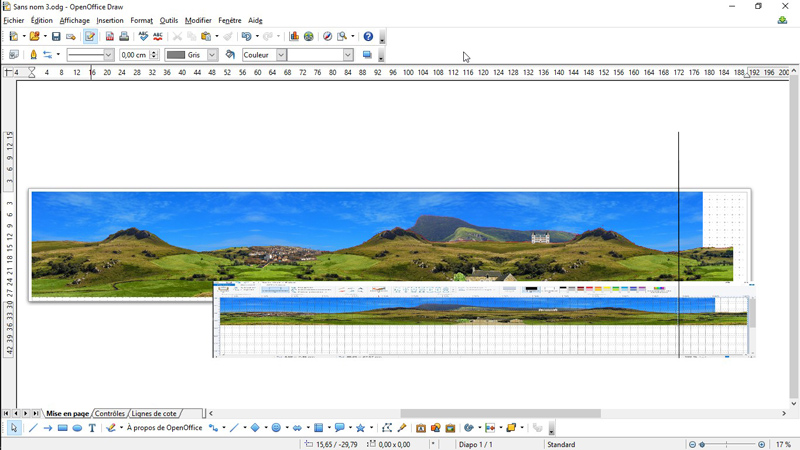

  • Dans Open Office j'ai ajusté ma page à la longueur de mon diorama.
  • Copier/coller j'ai déplacé mon dessin vers Paint.
  • Avec sélectionner /rogner j'ai récupéré la fin de mon dessin suivant le trait noir.

  • Ouvrir un nouveau dessin Open Office. Très important ce dessin doit avoir exactement la même hauteur, peu importe a longueur.

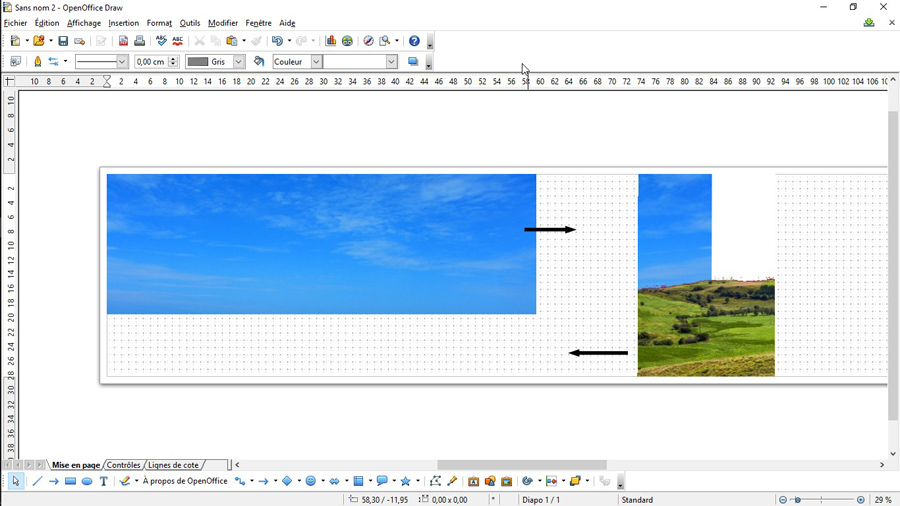

  • Y placer le ciel. Attention il y a ciel et ciel inversé, dans notre cas c'est ciel (4 ème position). Moyen le pus simple : copier/coller depuis la première planche.
  • Importer le raccord et le mettre à la bonne hauteur. Les histoires de mesures sont très importantes.

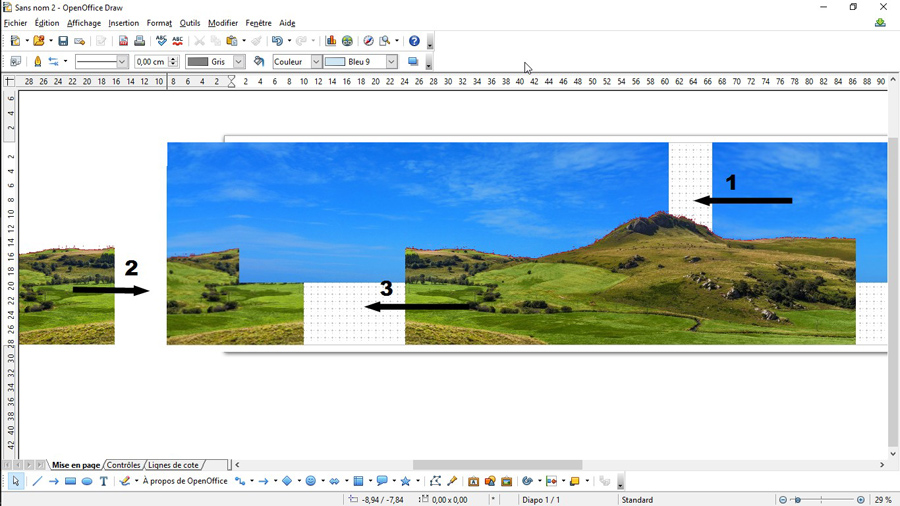

Dernière étape, raccorder le tout, à faire dans l'ordre noté.

Fin de l'aventure. A vous de créer.



Dernières astuces.

Quand j'ai réalisé mon diorama j'ai eu à faire face à deux difficultés :

  • Un angle droit à habiller. Les deux côtés ont étés dessiné sur une même feuille.

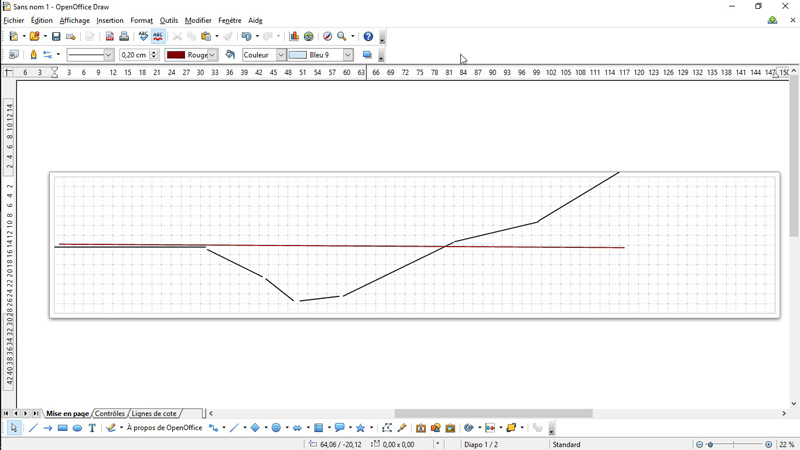

  • Mon fond de décor suit un voie qui n'est pas horizontale. Dans ce cas tracez au niveau sur votre mur une ligne horizontale. Faites un relevé de niveau que vous reportez dans Open Office sur votre feuille.

Ce exemple montre un fond avec décaissement de viaduc. En rouge le plan de roulement.

  • Imprimez votre croquis pour voir si votre relevé est correct.
  • Si correct vous travaillez dessus. Avec le copier/collér vous pouvez toujours avoir votre trait noir visible. A la fin vous l'effacez.

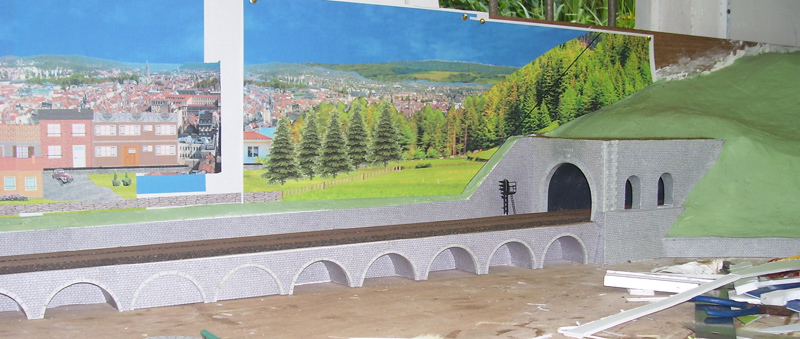

C'est ainsi que j'ai obtenu ce résultat. (Un de mes brouillons)

Un dernier point : plus tôt que d'étirer les photos capturées dans Googel, si vous disposez d'un logiciel photo vous pouvez tenter d'agrandir. Sauf que passer de 20 cm vers un mètre voir plus, cela risque de faire trop pour la cervelle de votre ordi qui va se planter.

Alors plan B. Comme on imprime avec Paint, vous coupez l'image en rondelles que vous agrandissez séparément, puis vous assemblez le tout.

Juin 2016
