Faire un diorama avec l'ordi.

5 Dessiner avec Open Office

Retour vers accueil : faire un diorama

Vous venez de voir comment manipuler les images en créant un arrière plan, pour pouvoir continuer à meubler vous allez dessiner un bâtiment. Notre bâtiment va se composer de 3 parties, une partie centrale avec une tour de chaque côté. J'ai volontairement choisi un ensemble avec parties rondes pour pimenter la difficulté.

Première étape : Les murs et la fenêtre de la partie centrale.

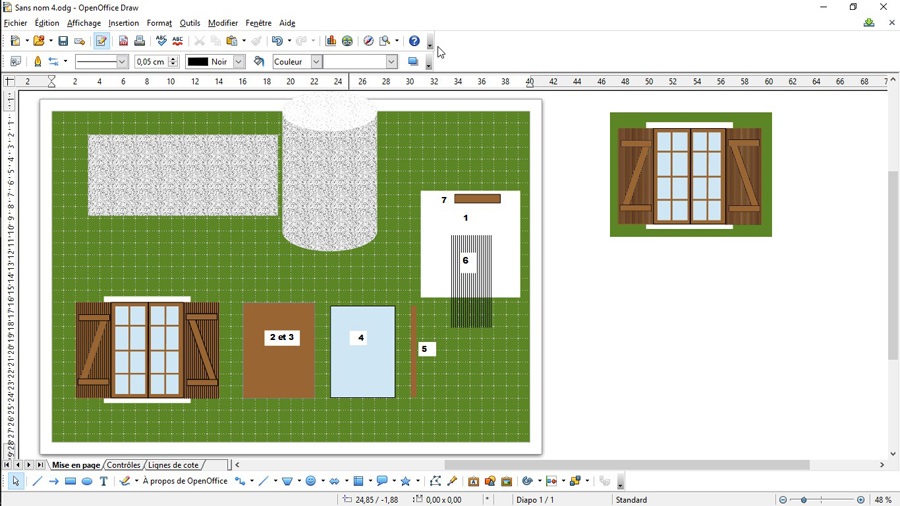

Ouvrir un nouveau dessin, dans propriété de la page mettre au format A3, paysage et un fond de page vert (il n'y aura pas de vert dans la fenêtre).

Les murs sont composés d'un rectangle et d'un cylindre qui sera cloné à la fin pour obtenir la deuxième tour. Chercher dans Google un crépi qui vous plaît et en faire un fichier bitmap dans la boite de dialogue remplissage.

Il va nous falloir environ 6 à 8 fenêtre donc vous allez en faire une et la recopier.

  • 1 Vous tracez un carré blanc sans trait qui va simuler le cadre et l'appuis de fenêtre.
  • 2 Vous superposez un rectangle brun (ou autre couleur) de la surface :volets + fenêtre.
  • 3 Vous superposez un autre rectangle brun avec traits de la surface de la fenêtre.
  • 4 Vous superposez un carré bleu clair sans trait légèrement plus petit que la fenêtre. Cette opération va donner l'encadrement.
  • 5 Vous superposez un petit rectangle au centre qui représente le bois central. Vous tracez en son centre un trait noir vertical qui simule la jonction entre les deux battants.
  • 6 Vous tracez un rectangle à la dimension d'un volet que je remplis avec une hachure verticale. Ce rectangle est posé sur le volet et simule les planches. Idem pour l'autre volet.
  • 7 Des petits rectangles sans couleur avec traits noirs pour faire les Z.
  • Vous exportez tout vers Paint en vue de rogner pour conserver que la fenêtre. J'enregistre.
  • Retour vers Open Office, un coup de pipette pour se débarrasser du vert et votre fenêtre est prête à être multipliée. La conserver,elle peut servir pour d'autres dessins aussi. Avec Paint on peut lui changer les couleurs.

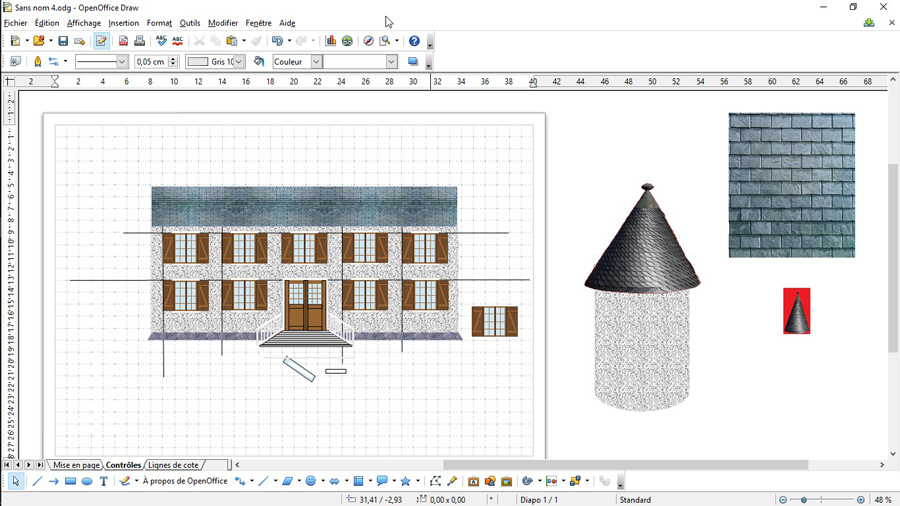

Ecran suivant : vous remettez le fond de page en blanc. Après avoir tracé des lignes noires, vous implantez vos fenêtres et dessinez la porte. Cet opération détermine les dimensions de cette façade soit en étirant le rectangle initial, soit en le compressant. Vous pouvez dessiner gros puisque ensuite on peut réduire. La porte se dessine sur le même principe que a fenêtre.

Le sous-bassement de votre bâtisse sera été réalisé avec un objet trapèze sans trait rempli avec le bitmap pierre fourni avec le logiciel.

L'escalier est constitué de deux trapèze superposés. Le premier gris sans trait et par-dessus un autre avec des hachures horizontales pour simuler les marches. Devant un rectangle du même gris avec trait simule la face de la première marche.

La rampe est faite deux traits blancs et de cylindres gris.

La toiture : vous cherchez dans Google une toiture pour tour que vous préparez avec Paint (petit dessin en bas à droite). Google vous fournit aussi le carré d'ardoises en haut à droite.

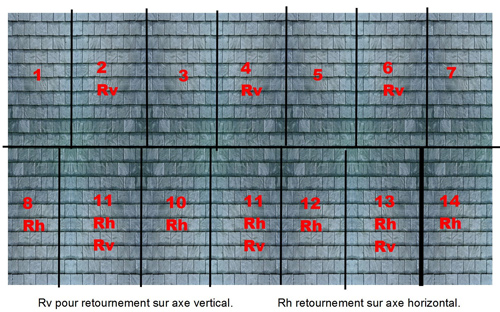

Avec les fonctions copier/coller et retourner vous obtenez la toiture du bâtiment principal. Créer un bitmap donne des ardoises trop grosses et ne respecte pas les joints. Là il vous faut deux rangées de 7 carrés. En haut alternativement un à l'endroit, un à l'envers. En dessous même chose + retournement horizontal.

Cette méthode est utilisée pour multiplier certaines surfaces. Bien sur il faut faire des essais, le nombre de rangées ainsi que de retournements est fonction de la surface à remplir.

Cette méthode permet aussi de remplir des toits en trapèze ou en triangle. Il suffit de cacher avec des triangles blancs les parties inutiles.

A la fin, des traits de gris différents simulent le faîtage, les gouttières et leurs descentes. Bien sur trait bordeaux pour les faîtages de tuiles.

Il vous reste plus qu'a faire la porte et les fenêtres de la tour. La difficulté est que la tour est cylindrique alors que la fenêtre est plane.

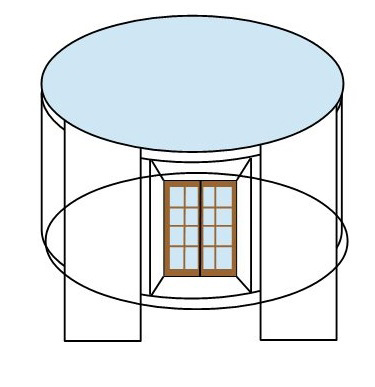

Dessin de droite la méthode.

  • Copier/coller du cylindre de la tour, virer le remplissage et remettre les lignes. Avec la boite position et taille réduire la hauteur.
  • Pour garder les mêmes proportion dessiner un rectangle sur une fenêtre existante, placer ce rectangle au milieux du cylindre, le colorer et le doter de lignes.
  • Superposer un rectangle pour le vitrage, et tracer les lignes qui donnent les vitrages.
  • Dessiner deux rectangles blancs verticaux avec lignes pour délimiter les parties verticales de l'encadrement.
  • Deux cercles du même diamètre que le cylindre devront délimiter les parties horizontales de l'encadrement.
  • Reste à tracer 4 petites lignes obliques et le tour est joué.
  • Exporter le tout vers Paint où on va donner une couleur à tout ce qui est inutile.
  • Puis retour dans Open Office, un coup de pipette et mise en place d'après les lignes noires de la façade.
  • Les volêts seront fait et placés séparément.

Même méthode pour faire la porte ou tout autre objet cylindrique

.

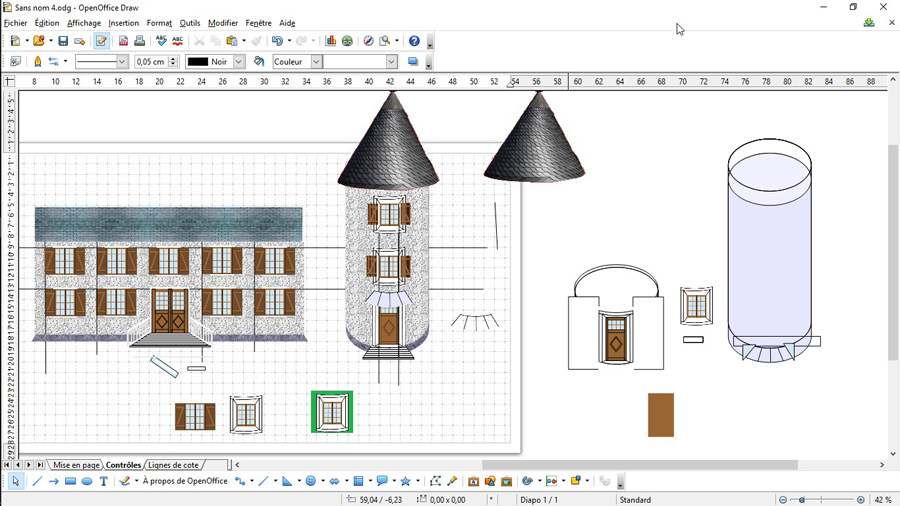

Ecran suivant, la tour a étée complétée.

  • Vous avez commencé par allonger votre feuille de travail avec propriétés de la page.
  • Ensuite le soubassement. Un cylindre identique à la tour, sans trait rempli avec le bitmap pierre est placé dessous avec l'option organiser puis derrière l'objet représente le sous bassement.
  • Sur le même principe que pour la fenêtre une porte a été dessinée puis mise en place.
  • L'escalier est fait de la même façon que celui du bâtiment principal, soit deux trapèzes mis en place entre les cylindres.
  • Avec le copier/coller deux fenêtres ont aussi étées mises en place.
  • Le dessin de droite montre comment l'auvent est tracé. Ensuite ce montage est transféré sur Paint ou je supprime tout ce qui est inutile et remplis de vert vif tout ce que la pipette doit rendre transparent.
  • Avant d'ajuster la toiture vous coiffez le cylindre d'un cercle blanc de même diamètre.

Votre tour est prête à être envoyée vers Paint après l'avoir débarrassée des traits noirs d'alignement.

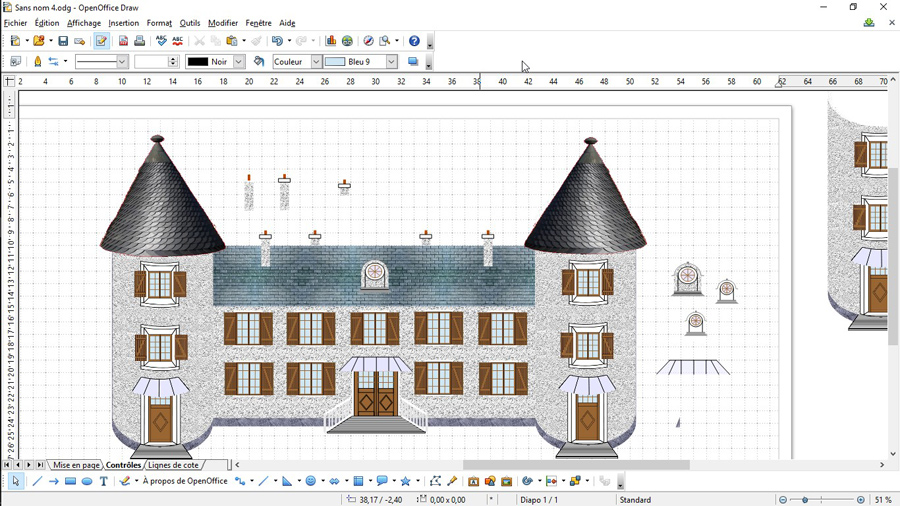

Ecran suivant.

  • Avec Paint vous donnez un fond vert vif.
  • Copier/coller vous rapatriez la tour, vous lui donnez un coup de pipette et l'implantez à droite.
  • Je retourne celle qui est sur Paint, copier/coller, vous la rapatriez, lui donnez un coup de pipette et l'implantez à gauche.
  • Ensuite vous préparez un chien assis que vous placez sur la toiture à l'axe de la porte principale.
  • Vous dessinez des cheminées que vous mettez en place.
  • Vous dessinez un auvent pour la porte principale que vous mettez en place.

Voilà votre dessin est achevé. On pourrait faire mieux, mais mon but est d'expliquer comment je procède.

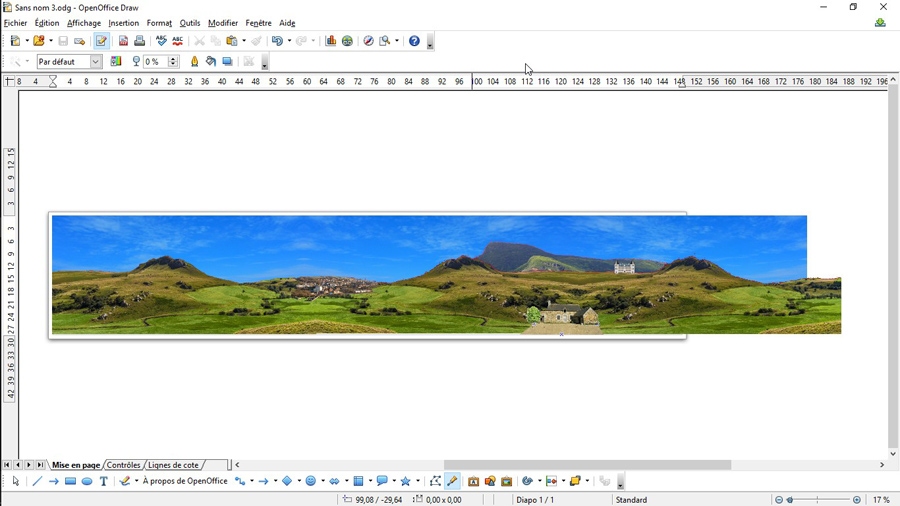

Voilà, image de droite votre dessin préparé par Paint est prêt à être placé dans votre diorama : voir écran dessous.

Bien que votre fond de décor soit loin d'être achevé, vous avez vu la plus part des opérations possibles avec Paint et Open Office. Pour bien faire il faudrait continuer à meubler avec des arbres, des fleurs, des animaux, des personnages, des voitures voir une montgolfière dans le ciel. A vous de juger au grès de votre imagination.

Prochaines étapes imprimer et commencer la planche suivante.
