T.C.O. (suite)

Retour vers le début

3 Construction du support.

4 Les moteurs d'aiguillage. Il existe principalement des moteurs à bobines (solénoïde) et des moteurs lents.

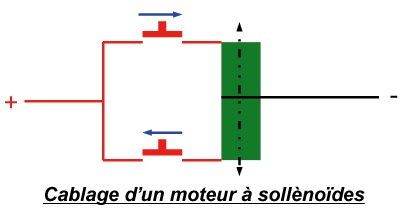

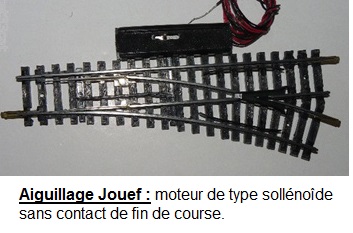

4.1 Les moteurs à solénoïdes se commandent avec boutons poussoirs. Leur action est instantanée. Certains sont fournis avec des contacts fin de course qui coupent l'alimentation de la bobine une fois les lames déplacées; c'est une sécurité si vous avez la main lourde avec le poussoir la bobine ne peut pas griller.

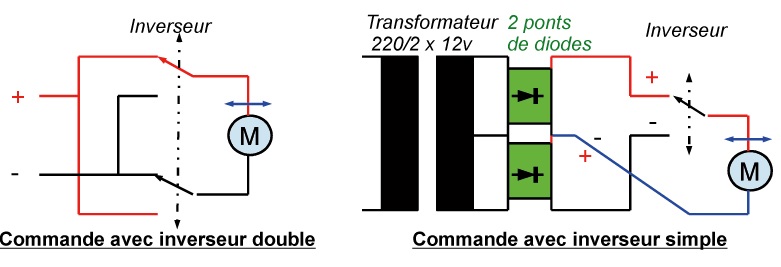

4.2 Les moteurs lents. Ce sont des moteurs rotatifs dont l'action n'est pas instantanée. On les commande avec des interrupteurs inverseurs. Il y a plusieurs méthodes de câblage.

4.3 Les différents moteurs lents. Il existe plusieurs marques. Pour ma part je vais décrire les deux que j'utilise.

4.3.1 Les moteurs Tortoise. Ils sont très répandus, et pas bruyants. Mécaniquement ils s'installent très facilement sous l'aiguillage dans l'axe de la voie. Leur mécanisme n'ayant pas de verrouillage ils doivent être constamment alimentés pour que les lames de l'aiguille plaquent bien ce qui implique dans les grands réseaux une alimentation et un câblage en conséquence. Ces moteurs sont fournis avec deux contacts auxiliaires utiles pour des automatismes. Attention ces moteurs détestent le fer à souder trop chaud.

En insérant deux Leds inversées en série avec votre moteur vous pouvez répéter sans aucun contact supplémentaire la position de l'aiguille sur votre T.C.O. .

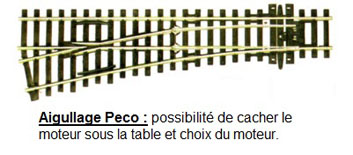

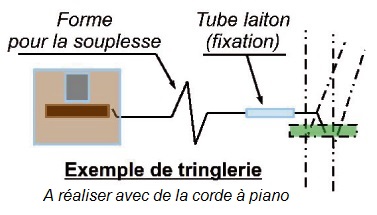

4.3.2 Les moteurs Lemaco. Ils sont un peu plus bruyants que les Tortoises. Mécaniquement ils s'installent sous la table mais un système de tringlerie est à prévoir. Ces moteurs sont équipés de 2 diodes et de contacts de fin de course, si bien qu'une fois les lames en place il n'y a aucune consommation. Par le système à vis sans fin il y a blocage mécanique. Ces moteurs sont fournis avec deux contacts auxiliaires (possibilité de passer à 4 en option) dont un peut être utilisé pour répéter la position sur le T.C.O. . Attention ces moteurs détestent le fer à souder trop chaud.

5 Composants électriques.

6 La matrice à diode.

7 Elaboration du schéma de principe.

8 Elaboration de la table de programmation.

9 Répétition sur le synoptique.

10 Câblage
